Manuell Kantregel
OLDA 33 HZM-32

Funktion:

Manuell, enkelverkande kantregel för tvingande regling av passivt dörrblad i pardörrar.

Egenskaper:

OLDA 33 HZM-32 reglas med hävarmssystem och har regeldiameter 12 mm, dorndjup 32 mm (35 mm med stolpe) samt stolpbredd 22 mm.

Grundversionen av denna produkt har en regel med längd 30 mm. En alternativ version med regel längd 60 mm och ökad justermån finns också tillgänglig vilket möjliggör användning när det är stort avstånd mellan dörrblad och karm eller tröskel, eller när tröskel ej finns. Den är även lämplig för integrering med automatiska tätningströsklar etc.

Liknande dimensioner som automatiska kantreglar OLDA 43 HZ-32T typ 1 och typ 2.

Tillverkad i stål. Ytbehandling: elförzinkning.

Användning:

Fälls in i dörrar av stål- eller aluminiumprofiler, både upptill och/eller nedtill i kanten på passiva dörrblad.

Montage:

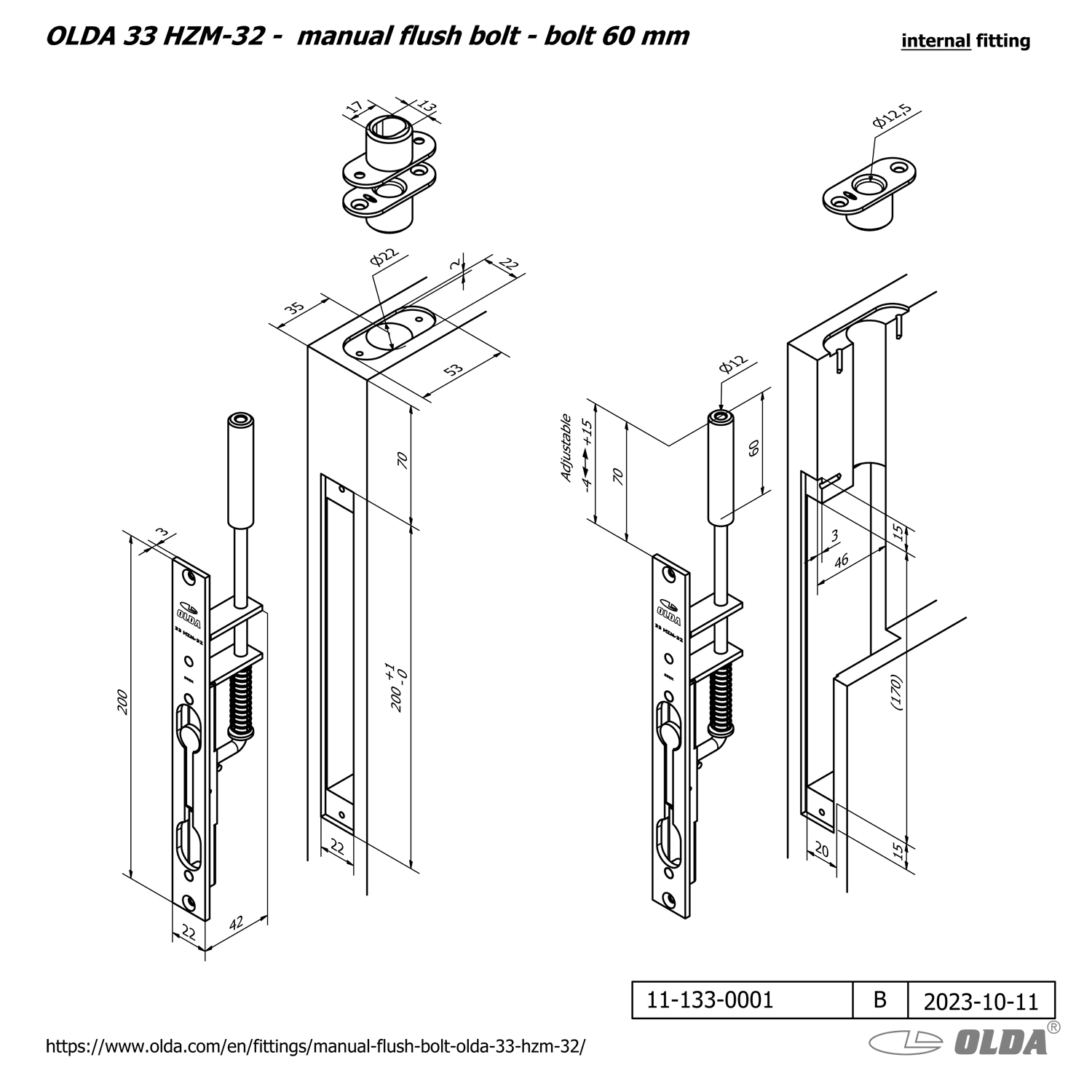

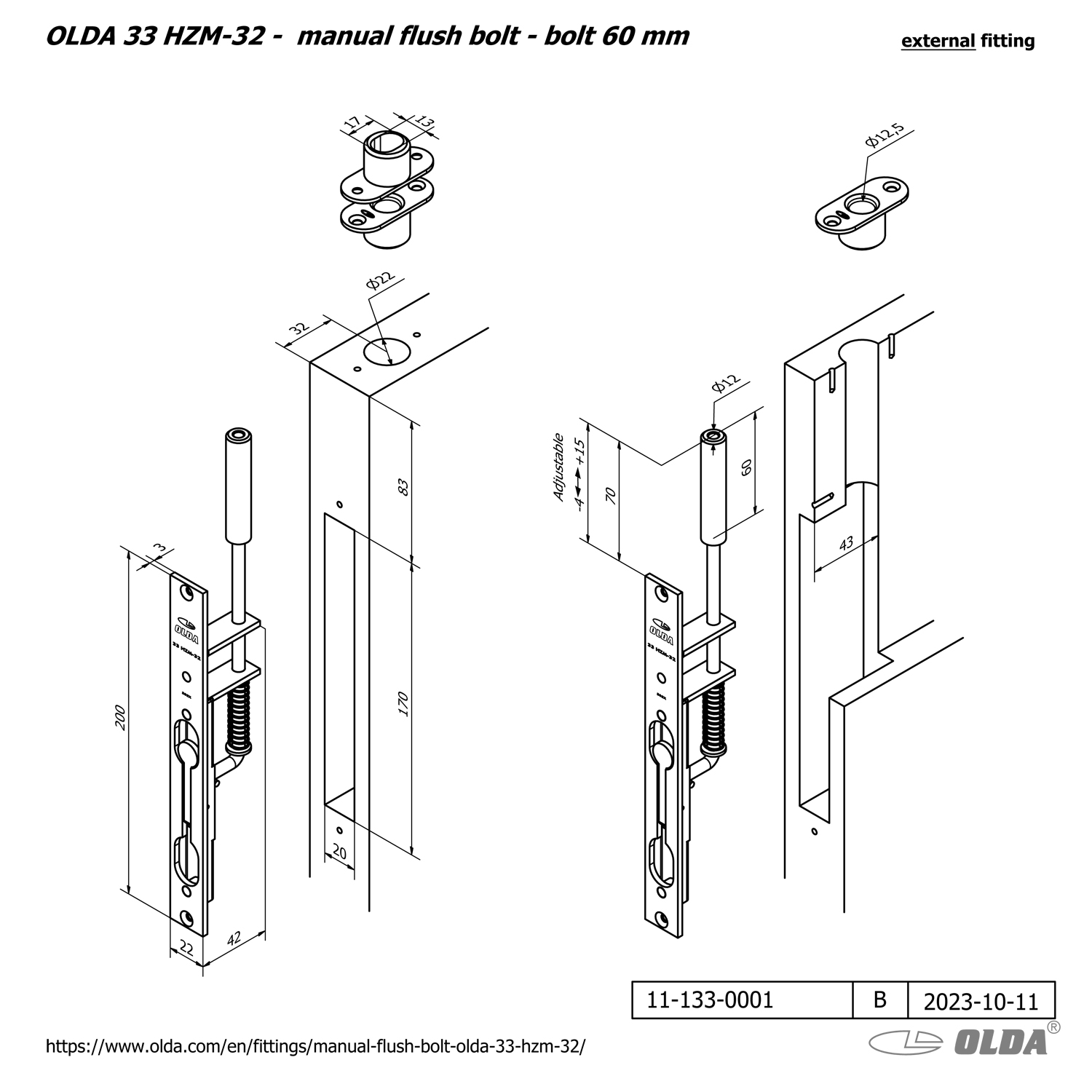

OLDA 33 HZM-32 monteras infällt i dörrbladskanten, antingen med eller utan urtag för stolpen.

Fästs med två skruvar.

Behör:

Slutbleck LT 12 (17 x 13).

Styrbleck GT 12.

Specifikation:

  • Manuell, enkelverkande och tvingande regelfunktion
  • Regel:
    • diameter: 12 mm
    • projektion: 20 mm
    • justermån:
      • regel 30 mm: -7 / +7 mm
      • regel 60 mm: -4 / +15 mm
  • Rektangulär elförzinkad stolpe av stål
  • Produkt:
    • bredd: 22 mm
    • höjd: 200 + 70 mm
    • djup: 42 mm inklusive stolpe: 3 mm
  • Dorndjup inklusive stolpe: 35 mm
  • Montage: i dörrbladskant
    • fästs med elförzinkad skruv, försänkt (rek. dim. 3,5×16 mm), 2 st.
  • Behör:
    • Slutbleck LT 12 (17 x 13)
      • fästs med elförzinkad skruv, försänkt (rek. dim. 3,5×16 mm), 2 st.
    • Styrbleck GT 12
      • fästs med elförzinkad skruv, försänkt (rek. dim. 3,5×16 mm), 2 st.
  • Material: stål
  • Ytbehandling: elförzinkning

Produkt-ID:

artikelnummer [2021] – OLDA 33 HZM-32 med regel 30 mm:
  • 47101433/32M (handelsförpackning 1 st. – KIT inklusive behör och skruv)
  • 33HZM32/BULK (industriförpackning 30 st./förp. – KIT inklusive behör och skruv)
  • 33HZM32/BULK/NA (industriförpackning 30 st./förp. – exklusive behör och skruv)
produkt-id [2022] – OLDA 33 HZM-32 med regel 30 mm:
  • ID: 11-033-0001-1101
  • GS1-kod:

not. Behör och skruv för montage ingår ej i ovan produkt-ID, de kan beställas separat.

Alternativ version:
artikelnummer [2021] – OLDA 33 HZM-32 med regel 60 mm:
  • 47101433/32M/60 (handelsförpackning 1 st. – KIT inklusive behör och skruv)
  • 33HZM32/60/BULK (industriförpackning 30 st./förp. – KIT inklusive behör och skruv)
  • 33HZM32/60/BNA (industriförpackning 30 st./förp. – exklusive behör och skruv)
produkt-id [2022] – OLDA 33 HZM-32 med regel 60 mm:
  • ID: 11-133-0001-1101
  • GS1-kod:

not. Behör och skruv för montage ingår ej i ovan produkt-ID, de kan beställas separat.

Relaterade produkter:

OLDA 33 HZM-20
– manuell kantregel, med samma dimensioner fast mindre dorndjup (20/23 mm)

OLDA 43 HZ-32T
– automatisk kantregel, med liknande dimensioner

OLDA 33 HZM-R32
– manuell kantregel, med liknande dimensioner fast rundad, rostfri stolpe och möjlighet till olika regel-dimensioner

Kompletterande produkter:

OLDA behör till kantreglar

OLDA FS 12 och 15
– rostfria skyddade golvbleck för skruvmontage.

OLDA FS R12 och R15
– rostfria skyddade golvbleck i runt utförande speciellt designade för limning.
