Automatisk kantregel
OLDA 26 HZA

not. Denna produkt benämndes tidigare 26 HZ

Funktion:

Automatisk, enkelverkande kantregel för tvingande regling av passivt dörrblad i pardörrar.

Egenskaper:

OLDA 26 HZA reglas och avreglas automatiskt och har stolpbredd 25 mm.
Den har en kraftig rektangulär regel med bredd 10 mm.

Tillverkad i stål. Ytbehandling: elförzinkning.
Även tillgänglig i syrafast stål.

Användning:

Fälls in i dörrar av stål- eller aluminiumprofiler utan hörnförband. Både upptill och/eller nedtill i kanten på passiva dörrblad.

Montage:

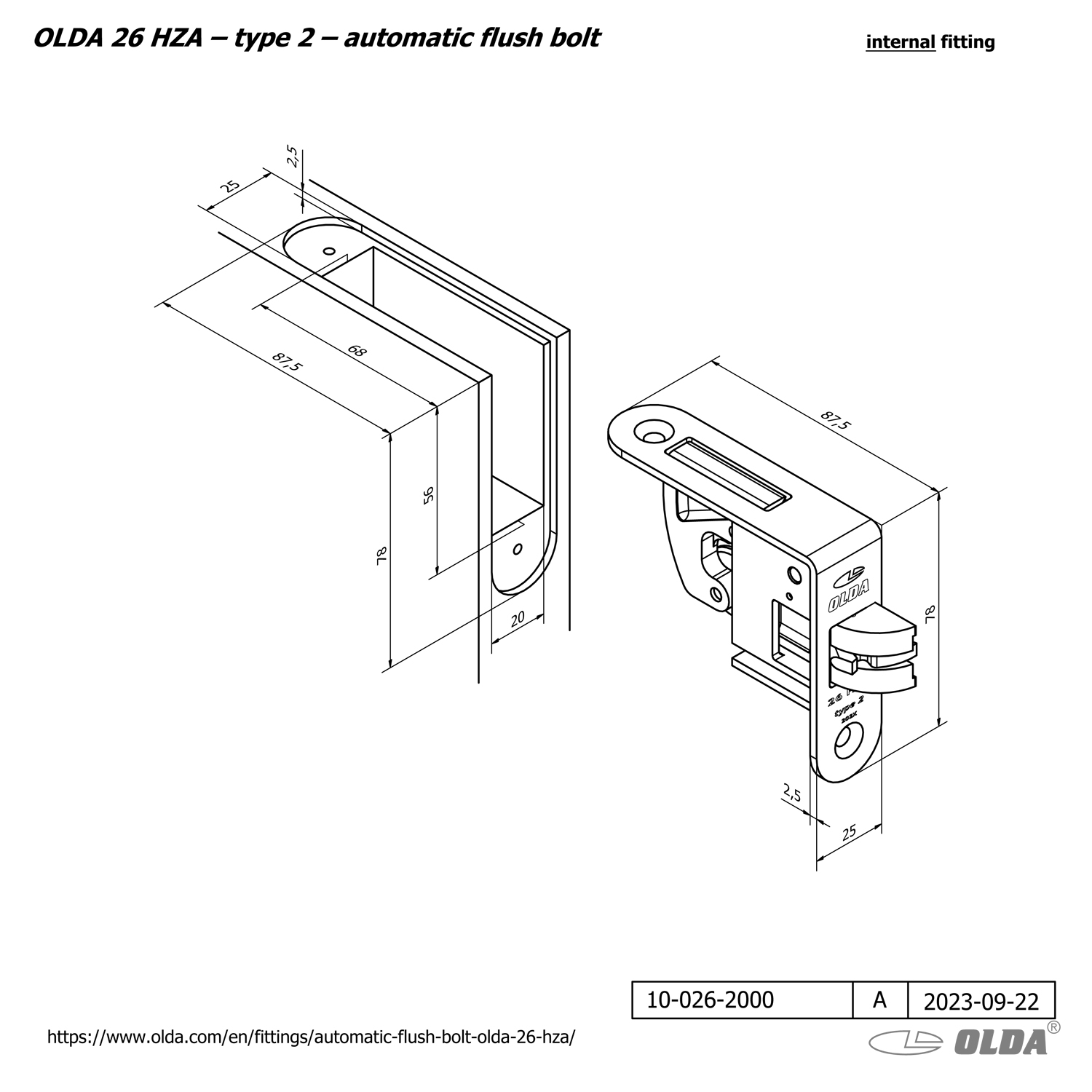

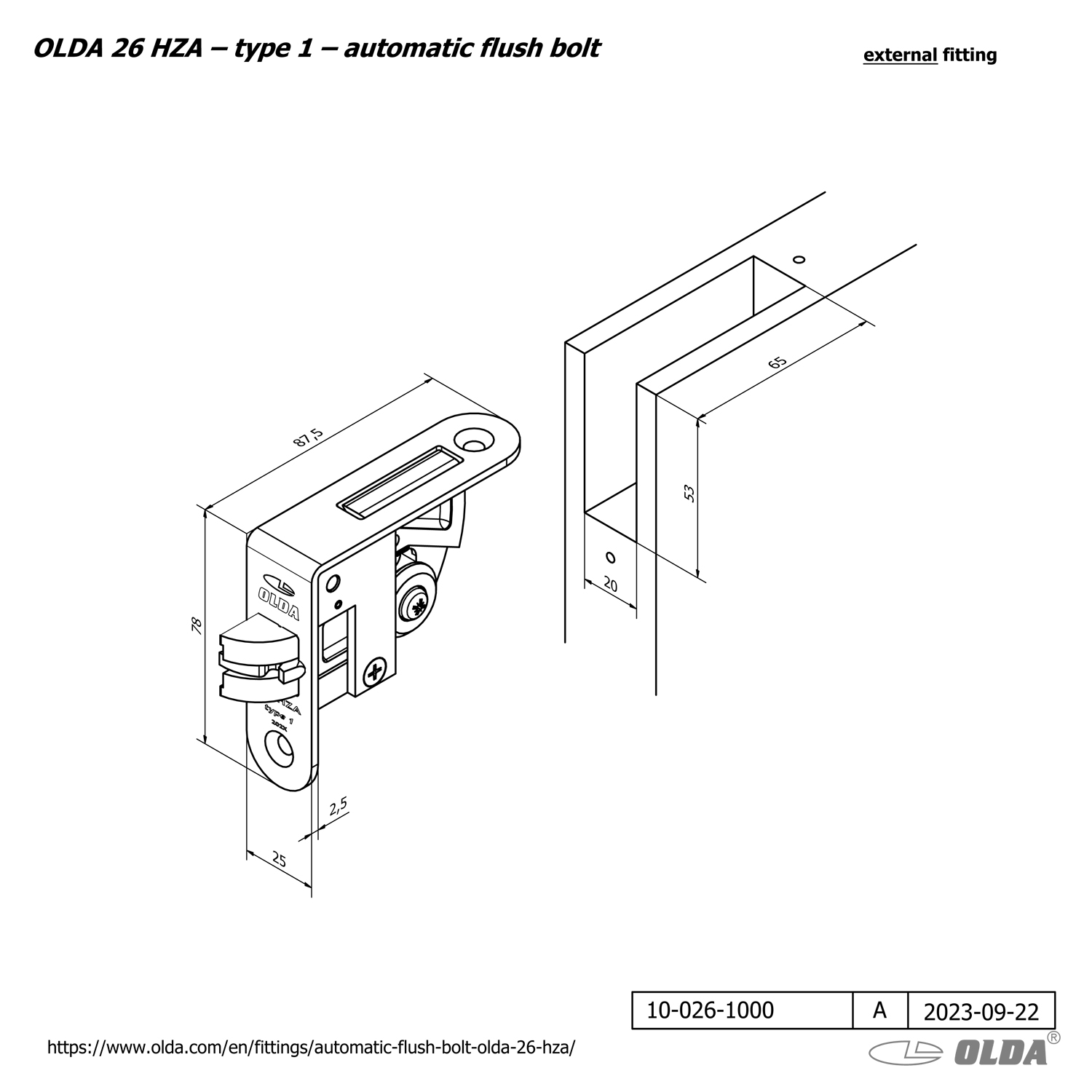

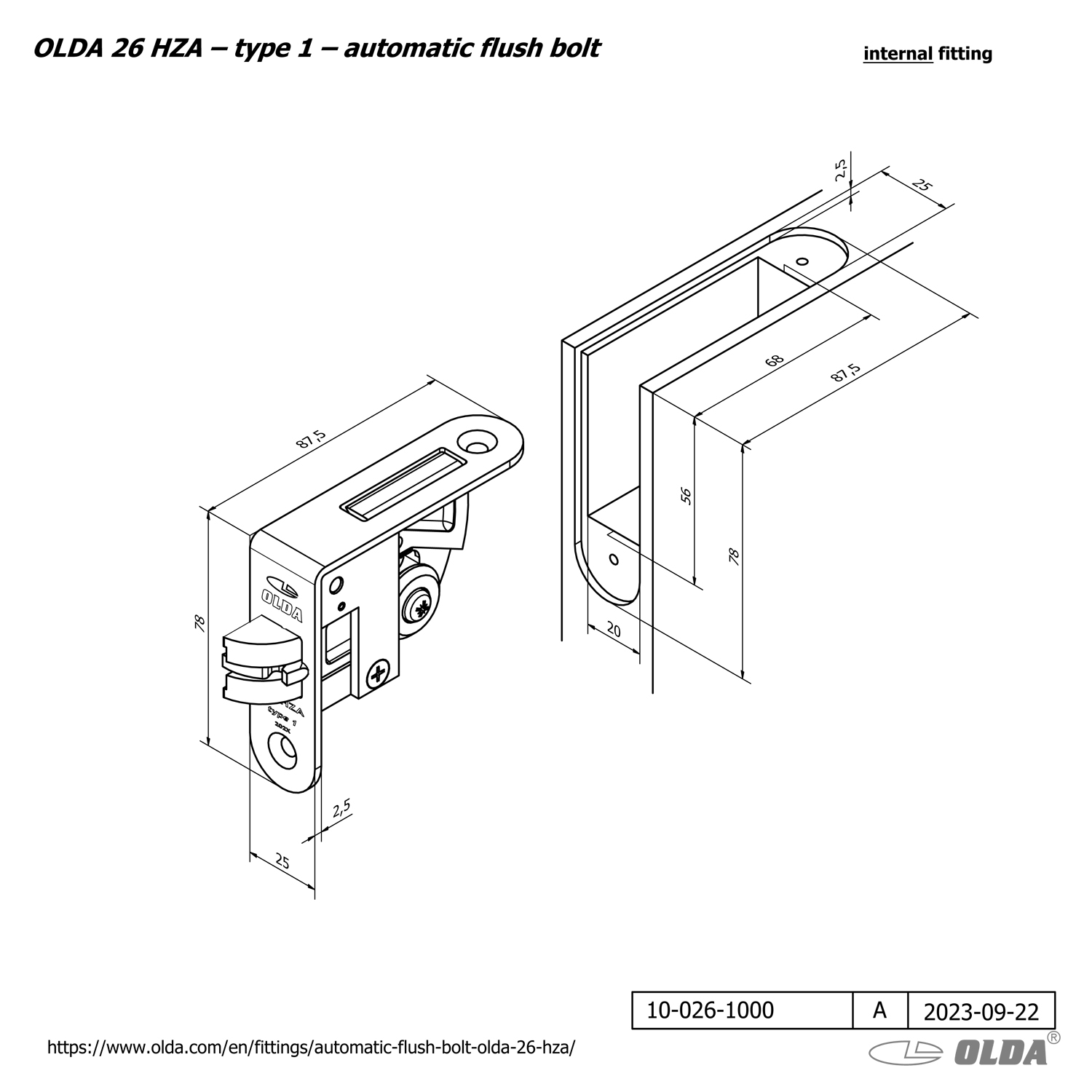

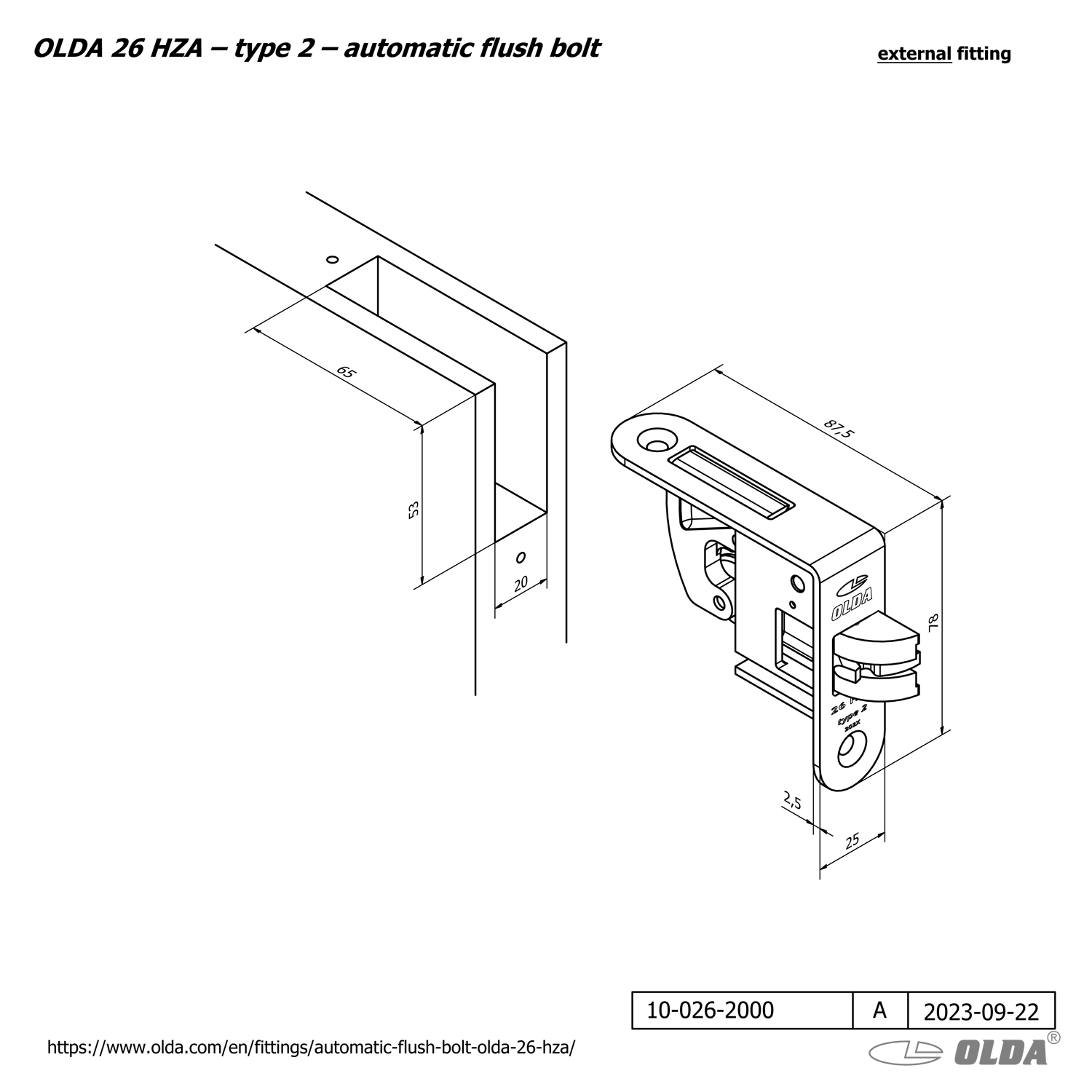

OLDA 26 HZA monteras infällt i dörrbladskanten, antingen med eller utan urtag för stolpen.

Fästs med två skruvar.

OLDA typ 1 automatisk kantregel monteras upptill höger och nedtill vänster i passivt dörrblad.

OLDA typ 2 automatisk kantregel monteras nedtill höger och upptill vänster i passivt dörrblad.

Behör:

Slutbleck LP 20.

Glidbleck SP 20.

Specifikation:

• Automatisk, enkelverkande och tvingande regelfunktion
• Rektangulär regel:
  • bredd: 10 mm
  • projektion: max 23 mm
  • justermån: 0 mm
• Rund elförzinkad stolpe av stål
• Produkt:
  • bredd: 25 mm
  • höjd: 78 mm inklusive stolpe: 2,5 mm
  • djup: 87,5 mm inklusive stolpe: 2,5 mm
• Montage: i dörrbladskant
  • fästs med elförzinkad skruv, försänkt (rek. dim. 4,8×25 mm), 2 st.
• Behör:
  • Slutbleck LP 20
    • fästs med elförzinkad skruv, försänkt (rek. dim. 4,8×25 mm), 2 st.
  • Glidbleck SP 20
    • fästs med elförzinkad skruv, försänkt (rek. dim. 4,2×25 mm), 2 st.

• Material: stål
• Ytbehandling: elförzinkning
• Även tillgänglig i syrafast stål

Produkt-ID:

OLDA 26 HZA (stål/elförzinkning):

• typ 1: 10-026-1000-11xx
• typ 2: 10-026-2000-11xx

not. Behör och skruv för montage beställs separat, eller som del av olika produkt KIT.

Alternativ version:

OLDA 26 HZA (syrafast stål):

• typ 1: 10-026-1000-31xx
• typ 2: 10-026-2000-31xx

not. Behör och skruv för montage beställs separat, eller som del av olika produkt KIT.
